ГЕО ИНТЕЛЛЕКТ — Единая система управления, безопасности и связи для угольных шахт

Взрывозащищенная автоматика для конвейеров, очистных забоев и вентиляции. Управляйте всем процессом с одного пульта. Голосовая связь на 3 км. Аварийная остановка за доли секунды.

Проблемы → решения

Проблема

Аварии на конвейерах → простои и травмы

Сложность координации бригады на 3 км линии

Риск взрыва метана и угольной пыли

Перегрев оборудования → пожары

Завалы угля на перегрузах

Решение системы ГЕО Интеллект

Мгновенная блокировка по кнопке/тросу + датчики схода, скорости и порыва ленты

Встроенная громкоговорящая связь и голосовые оповещения

Двойная защита: взрывонепроницаемый корпус + искробезопасные цепи (Ex d[ib] I Mb)

16 каналов контроля температуры (Pt100) и инфракрасные датчики

Датчики заштыбовки с автоматической остановкой

Оставьте заявку — получите индивидуальный расчет под вашу шахту

Ключевые преимущества

Аппаратная безопасность

Независимая цепь безопасности AST. Остановка физическая, минуя программные сбои.

Интеллектуальная связь

Голосовая связь до 3 км + автоматическое оповещение о неисправностях.

Масштабируемость

От 1 двигателя до полной автоматизации участка или всей шахты.

Взрывозащита

Сертифицирован для зон с метаном и угольной пылью (Ex ib I Mb / Ex d).

Энергоэффективность

Питание 127 В AC, искробезопасные выходы 15 В и 5 В DC.

Простота монтажа

Быстроразъемные соединения BNxx. Интуитивная настройка через ПК.

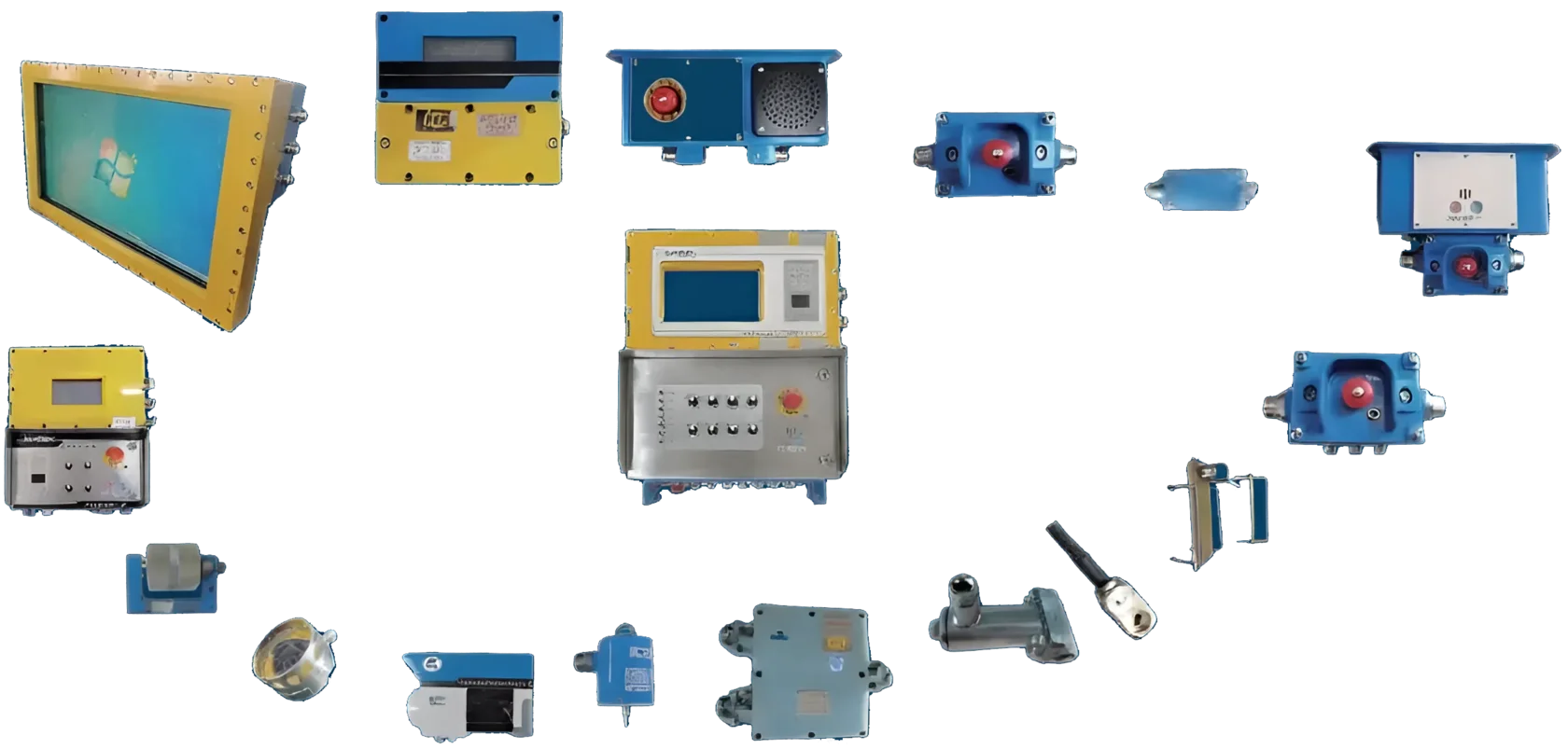

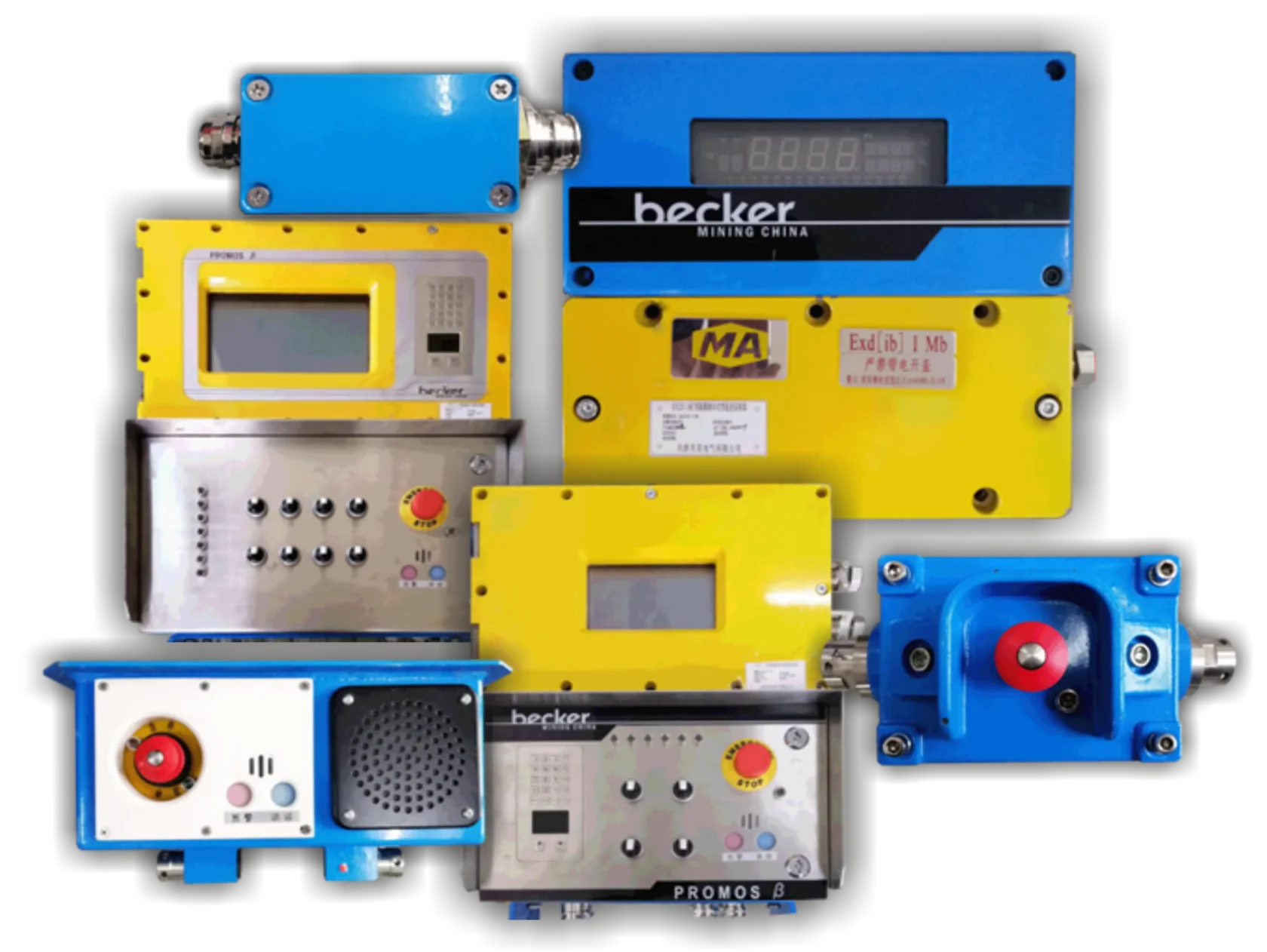

Каталог оборудования

Название

Задача

Ключевые параметры

КТС231.1
Промышленный контроллер

Центральный мозг системы. Управление, сбор данных, HMI

24 дискретных входа, 4 аналоговых входа, 16 дискретных выходов

КТС231.7
Вспомогательный контроллер

Управление удаленными участками (насосы, вентиляция)

8 дискретных входа, 5 дискретных выходов

КТС231.8
Устройство сбора сигналов

Сбор 16 каналов Pt100 (температура)

16 входов Pt100, 4 пассивных релейных выхода

КXJ127
Контроллер клапана

Управление гидравликой и пневматикой

Уточняется у производителя

KJD127
Промышленный компьютер

Визуализация и архив на поверхности

Уточняется у производителя

Название

Задача

Ключевые параметры

КТС231.3
Аварийный выключатель (кнопка)

Экстренная остановка механизмов

9-15 В DC, ≤5 мА, усилие 50 Н, 4.3 кг

КТС231.3(С)
Аварийный выключатель (трос)

Остановка при выдергивании троса

9-15 В DC, тяга 150-300 Н, 4.5 кг

КТС231.4(D)
Переговорное устройство (кнопка)

Голосовая связь + аварийная остановка

9-15 В DC, ≥95 дБ, 11 кг

КТС231.4(H)
Переговорное устройство (трос)

Голосовая связь + тросовая остановка

9-15 В DC, ≥95 дБ, 17 кг

КТС231.5
Концевой элемент

Завершение шины AST, диагностика линии

9-15 В DC, ≤20 мА, 0.8 кг

KDW127/12
Источник питания

Питание устройств + увеличение дальности до 3 км

127 В AC → 15 В DC / 5 В DC, 70 Вт

КРА1
Нажимной выключатель

Команды Пуск/Стоп на месте

15.5 В DC / 10 мА, 1.8 кг

LH7
Кабельный соединитель

Соединение шины AST

24 В DC / 1 А, 0.45 кг, Φ37×204 мм

Название

Задача

Ключевые параметры

KPJ1А
Датчик продольного разрыва ленты

Обнаружение порыва конвейерной ленты

Бесконтактный, 5 мм, выход 4.7 кОм / 51.7 кОм, 1.8 кг

KGU3B
Датчик заштыбовки

Контроль завала угля / уровня в бункере

8-15 В DC, выход 4.7 кОм / 52 кОм, 1.1 кг

KGE9А
Датчик схода ленты

Контроль отклонения ремня

15°/30°, выход 4.7 / 29.3 / 8.97 кОм, 0.6 кг

KGS2
Датчик скорости

Контроль скорости ленты (проскальзывание)

8-15 В DC, выход 4.7 / 51.7 кОм, 3.6 кг

KGV1(А)
Датчик задымления

Раннее обнаружение пожара (дым)

10-15 В DC, <30 мА, 0.001-10 мкм

GWP150(А)
Датчик температуры ИК

Бесконтактный контроль нагрева

Уточняется у производителя

GWP200
Датчик температуры Pt100

Контактный замер температуры

0-200°C, 100-175 Ом, погрешность ≤±2.5%, IP65

Оставьте заявку — мы подберем оборудование под вашу задачу.

Принцип работы

Две шины — обмен данными и линия управления

Аварийные выключатели

Переговорные устройства

Датчики и I/O

ШИНА AST · токены · до 3 км

Промышленный контроллер KTC231.1

хранение программ · управление · сервер

ETHERNET · оптика · до 10 км

Поверхность / другие контроллеры

данные и видео в реальном времени

Программирование

Логика рисуется на ПК, компилируется в машинный код и загружается в ЦП контроллера через порты или Ethernet.

Опрос линии

При включении контроллер определяет число и статус устройств, состояние аварийных выключателей и цепей безопасности.

Токенный обмен

Компоненты отправляют данные только при изменении состояния датчика — быстро и без лишней нагрузки на сеть.

Как мы внедряем

Шаг - 1

Проектирование

Вы предоставляете схему объекта. Мы разрабатываем логику блокировок.

Шаг - 2

Программирование

Создаем машинный код под ваши задачи (графические диаграммы).

Шаг - 3

Наземная отладка

Тестируем систему на поверхности, калибруем датчики.

Шаг - 4

Монтаж в шахте

Подключаем устройства через разъемы BNxx (защита от ошибок).

Шаг - 5

Пусконаладка

Запуск на холостом ходу → подключение оборудования.

Хотите такой же результат?

Оставьте заявку на внедрение.
